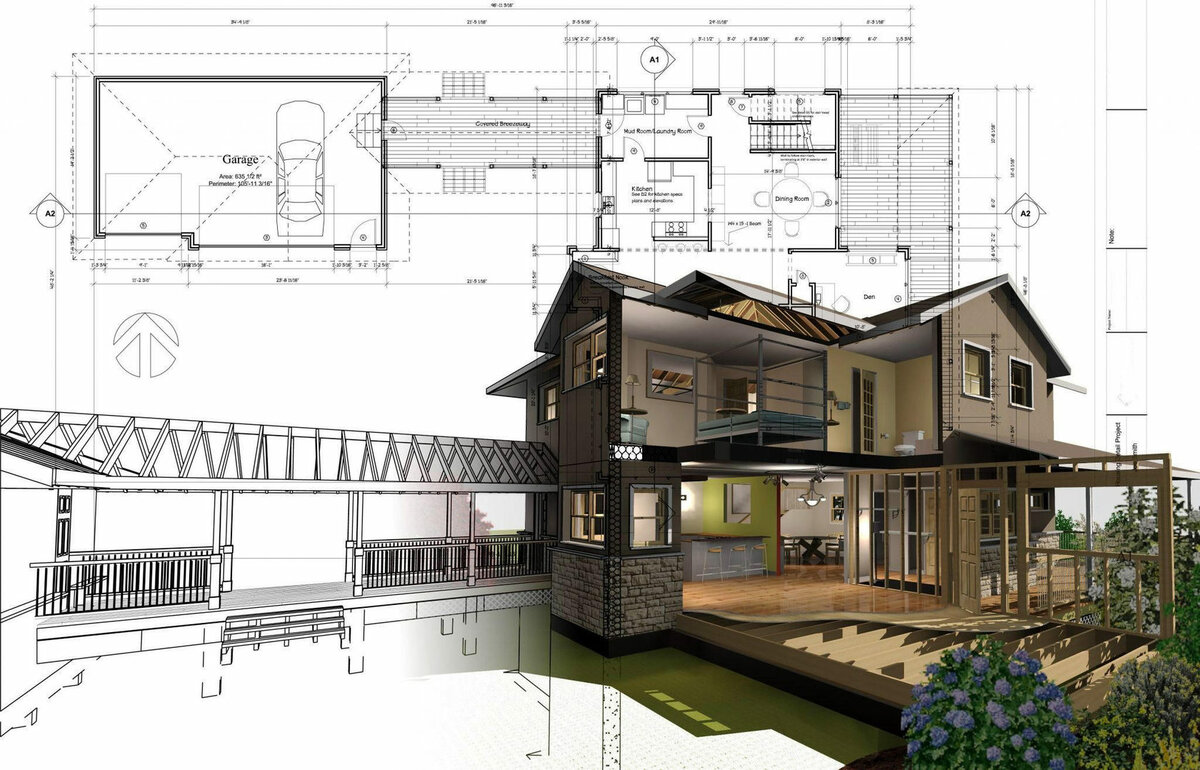

Как читать архитектурный проект: гайд для новичков на что обратить внимание

Архитектурный проект — это инструкция к вашему будущему дому. Без него строительство похоже на сборку сложного конструктора без схемы. Можно получить результат, совсем не похожий на мечту.
Многие заказчики стесняются признаться, что не понимают чертежи. В результате сталкиваются с сюрпризами уже на стройплощадке: окна не там, розетки за мебелью, комнаты теснее, чем ожидалось.

Основные разделы проекта

Проект состоит из трех ключевых частей. Архитектурный раздел показывает внешний вид и планировку. Конструктивный — скрытые элементы: фундамент, перекрытия, стены. Инженерный — коммуникации: электрику, сантехнику, отопление.

В архитектурном разделе вы найдете:

• Фасады — как дом выглядит снаружи

• Планы этажей — расположение комнат

• Разрезы — высота потолков и особенности конструкции

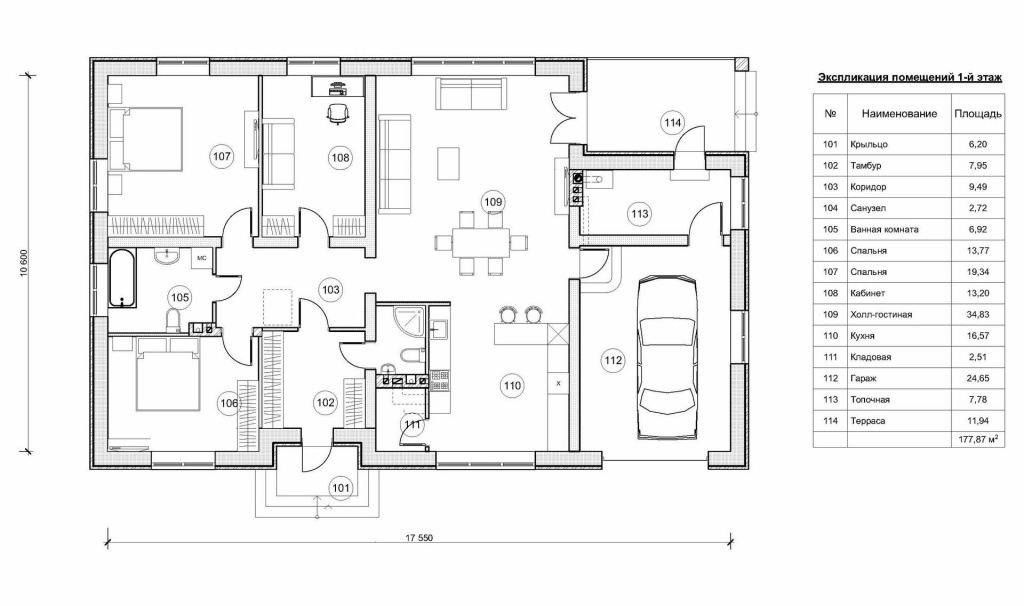

Как читать планы этажей

Планы выполняются в масштабе — обычно 1:100. Это значит, 1 см на бумаге равен 1 метру в реальности. Возьмите линейку и проверьте реальные размеры комнат.

Обратите внимание на:

• Ширину коридоров (минимум 90 см)

• Размеры санузлов

• Расстановку мебели

• Расположение окон и дверей

Мебель на планах рисуют не для красоты. Это помогает оценить удобство планировки. Проверьте, удобно ли подходить к шкафам, хватит ли места для обеденного стола.

Изучаем фасады и разрезы

Фасады показывают дом с четырех сторон. Оцените сочетание материалов отделки, расположение окон, водосточных труб. Убедитесь, что внешний вид соответствует вашим ожиданиям.

Разрезы — это вид дома в разрезе. Они показывают:

• Высоту потолков

• Уклоны кровли

• Конструкцию лестниц

• Связь между этажами

Инженерные системы: самое важное

Инженерные разделы самые сложные, но самые важные. Электрика: проверьте расположение розеток у кроватей, выключателей у входов. Убедитесь, что для мощной техники выделены отдельные линии.

Сантехника: обратите внимание на пути прокладки труб. Они не должны проходить через спальни — это создает шум. Убедитесь в доступности труб для обслуживания.

Проверяем согласованность разделов

Частая ошибка — противоречия между разделами. Например, в архитектурном разделе окно есть, а в конструктивном на его месте балка. Или на плане электрики розетка, а на плане стен там шкаф.

Проверьте:

• Соответствие размеров на всех чертежах

• Отсутствие конфликтов между системами

• Единство в изображении проемов

Задавайте вопросы архитектору

Не стесняйтесь спрашивать. Почему выбраны эти материалы? Как будет обслуживаться дом? Достаточно ли утепления? Хороший архитектор оценит вашу вовлеченность.

Избегайте типичных ошибок:

• Не ограничивайтесь картинками

• Проверяйте реальные размеры

• Изучайте инженерные разделы

• Учитывайте высоту потолков

Попробуйте «прожить» в проекте. Представьте обычный день: как заходите в дом, готовите обед, отдыхаете вечером. Удобно ли всё организовано?

Чтение архитектурного проекта — навык, который быстро развивается. Ваш дом должен быть удобным именно для вас, поэтому ваше участие в изучении проекта необходимо.
